  • 走航式超声波多普勒流量计

    产品名称:走航式超声波多普勒流量计
    产品编号:16382-446
    产品型号:OTT Qliner2
    更新时间:2014.01.21
    企业单位:南京卓玛机电有限公司
    浏览次数:
    更多产品图片:




    产品详细介绍:

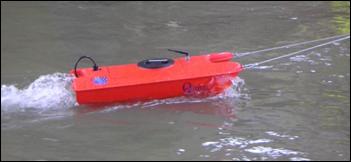

    说明: PICT0015无可能被挡住的可移动部件

    不受运动底床的影响

    不受GPS信号的影响

    高精度,精度高于1%

    测量时间在5-20分钟

    提供准确的底床形状检测

    非常适于有陡坡的狭窄区域

    全封闭系统,可用于各种天气

    三体船外部无突出部件,重心低,不受外界波浪影响

    使用PDA操作,蓝牙有效范围大,操作人员不必站在河内

    直接计算流量

    测量原理

    OTT Qliner2适用于测量小型和中型天然河流以及人工渠道。通过PDA进行方便有效的控制,可以迅速测量河流定点流速、断面流速分布以及断面流量。

    Qliner2本身作为一个小型声学多普勒测流系统,通过小船上的超声波传感器在河道中进行断面流速测量,操作人员使用PDA通过蓝牙连接传感器,数据可以即时分析并存储。

    传感器采用四个声学波束进行断面流量的监测。如下图所示,波束1和波束2分别与竖直方向成25度夹角,用于测定垂线上的流速,波束4竖直向下,用于测定底床所在位置及水深;波束3用于浅水流速的补偿。

    Qliner2使用过程中,用户需要首先确定河流断面的垂线,利用绳索拖动小船沿确定的路线行驶,并在每条垂线停留30秒至1分钟,以便得到稳定准确的测量结果,通常的断面测量可以在5-20分钟内完成,精度高于1%。

    应用范围

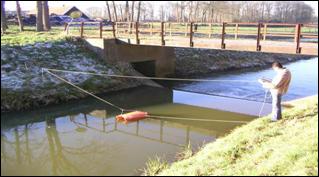

    说明: Qliner in small river

    中、小型河流的流量测量

    明渠流量测量

    有桥梁的断面流量测量

    传统测流方法的的替换

    在线流量监测系统的律定
