FLOW-SVR非接触表面流速雷达（电波流速仪）
FLOW-SVR系列非接触表面测速雷达（电波流速仪）采用24GHz微波频段对河流、泥浆、污水等表面流速进行非接触测量，可应用于水文监测、防洪防涝、环保排污监测等领域。非接触式表面流速测量土建简单，体积小，重量轻，功耗低，易携带使用，远离泥沙影响。不仅可用于平时环境监测，而且特别适合承担急难险重的观测任务。
测速雷达向非均匀流表面发射连续波信号，由于径向速度的存在，流体表面后向散射体会导致多普勒频移的发生，通过分析此频移的大小即可解算处流体表面的速度。在高洪期间，由于水面波浪反射明显，其表面流速特性更加容易被雷达探头捕获。
雷达测得的流速值为流体表面相对于雷达的径向速度，因此还应当考虑雷达放置的角度。要得到流体的平均速度，还要乘以水面流速系数。
非接触表面测速雷达的优点
非接触式表面流速测量，少维护，远离泥沙、污水影响
采用平面微带天线及MMIC技术，体积小，重量轻，功耗低，易于携带及与其他产品集成
适合多种测量方式：桥上或岸边三脚架测量、桥下固定安装测量、缆道流量测量
系统内集成倾角传感器，与水面倾斜角自动计算
采用智能回波算法及软件滤波得到准确流速值并去除环境干扰
计算机实时接收并存储测量数据，实时绘制流速曲线图，自动生成各种测量报表
结合太阳能供电及无线数据传输模块可实现“无线”安装及使用
技术性能：
|
设备型号 |
FLOW- SVR |
||
|
详细配置 |
1、主机 |
1 台 | |
|
2、电池及可拆卸电池座 |
1 组 | ||
|
3、可拆卸电源线 |
1 个 | ||
|
4、使用说明书 |
1 份 | ||
|
5、包装盒 |
1 个 | ||
|
一般指标 |
测速范围 |
0.3～20 米/秒 |
|
|
测速精度 |
0.03 米/秒 |
||
|
计时范围 |
0.1～99.9 秒 |
||
|
计时精度 |
0.1 秒 |
||
|
波束宽度 |
12° |
||
|
微波标准功率 |
10mW |
||
|
工作温度 |
－30～＋70℃ |
||
|
显示方式 |
双排 LCD 同时显示速度读数、菜单选项、信息图标。显示屏可设 | ||
|
置为十分之或者百分之的速度。 | |||
|
供电 |
可充电锂电池 |
||
|
湿度 |
在 37℃时 相对湿度需要小于等于90% | ||
|
角度补偿 |
垂直和水平 |
||
|
控制 |
橡胶键盘带 按键,触发开关 | ||
|
特征 |
DSP、32 位处理、自动垂直角度补偿、从 0°到 60°水平角度补偿， | ||
|
每次增加 5° |
|||
|
机械指标 |
尺寸 |
26.5 cm x 7.6 cm x 18.5 cm | |
|
重量 |
0.952Kg（含电池） |
| |
应用配置：
雷达探头可以通过电缆与电脑连接，也可以通过加装无线传输模块与电脑连接； 雷达探头可以采用三脚架固定在河岸上，也可以采用其他的固定方式。
多普勒雷达 采集电脑软件
测量示意：
 | |||||
 | |||||
 | |||||
软件说明：
参数设置功能

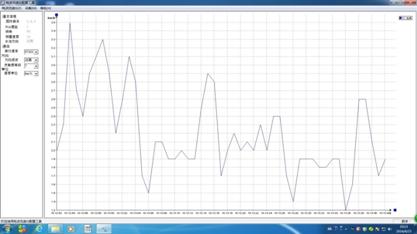

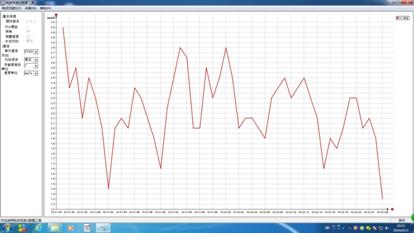

数据接收、二维曲线显示、存储及历史数据查询功能
测站及河道断面基本数据维护
流量测验、计算
自动生成报表

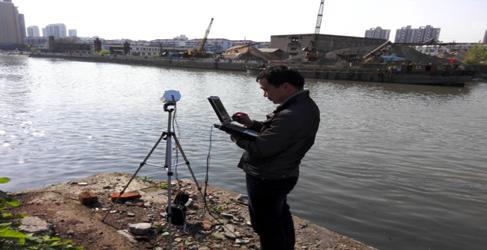

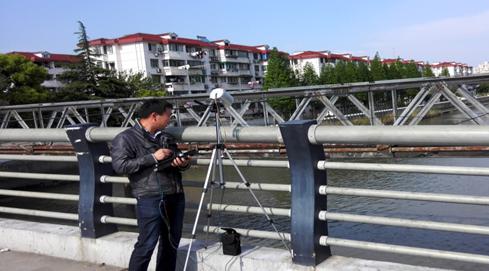

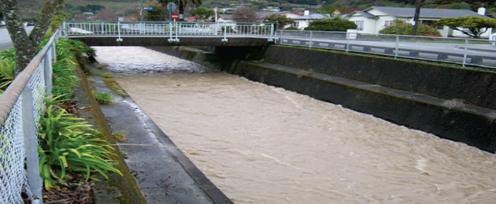

应用现场案例
