  • 明渠流量计(多普勒法)测流系统设备

    产品名称:明渠流量计(多普勒法)测流系统设备
    产品编号:155234-568
    产品型号:
    更新时间:2017.09.01
    企业单位:南京卓玛机电有限公司
    浏览次数:
    更多产品图片:




    产品详细介绍:

    多普勒法流速流量测流系统设备是用于测量非满管、开口排放的渠道液体流量的仪表。可广泛应用于化工、电力、冶金、矿山、水利等行业。生产和检定标准依据******《速度式流量计》检定规程JJG198-1994。
    1. 应 用
    城市供水引水渠
    污水治理流入和排放渠
    工矿企业化工液体、废水排放渠道
    水利工程和农业灌溉用渠道
    泄洪闸门流量测量

    2.特 点
    对渠道的截面形状、尺寸无特殊要求。
    可以不停水安装、维护。
    不阻流,无水头损失。
    渠道的截面较大时采用多点法测速,实现高精度测量。
    可测量正、反两个方向的流量和流速。
    测量范围大,准确度高。
    可用于槽堰式或其他方式明渠流量计的标定设备。

    3.测量原理
    采用于多普勒定律,计算声波的频移,可以测量 水底到水面的平均流速,在结合水位断面计水流量。

     序号  设备名称 单位  设备技术指标
       流速测量装置
     1 多普勒流速传感器 1只 1、流速精度:2%;
    2、流速范围:5m/s;
    3、测量线性度优于0.5%,重复精度:优于2%;
    4、内置压力水位计;
    5、温度范围: -10℃~60℃;
     2 流量结算仪 1、能同时采集多个实时流速;
    2、能实时采集水位数据;
    3、根据水力学模型结算断面流量;
    4、能显示水位、断面平均流速、流量、水量值;
    5、工作温度:-10℃~60℃;
        数据采集传输
     2 通讯模块 1)支持双频GSM/GPRS.持使用STK卡,符合ETSI、GSM phase2+标准;
    2)具备RS-232/422/485 接口。或TTL接口,使用方便、灵活、可靠,数据终端长期在线;
    3)具备动态数据中心域名和IP地址,数据传输支持单通道单中心或多通道多中心;可远程设置和修改IP地址等配置参数:
    4)具备短消患数据传输通道,具备主备数传输通道,支持多数据通道;
        辅助设施
     1 防雷模块 1套  电源避雷设备
    1) 工作电压220V
    2) 持续工作电压≤320V
    3) 标称放电电流20KA
    4) 放电电流≤40KA
     信号避雷器
    1) 工作电压12V
    2) 通流容畺≤50KA
    3) 标称通流容畺10KA

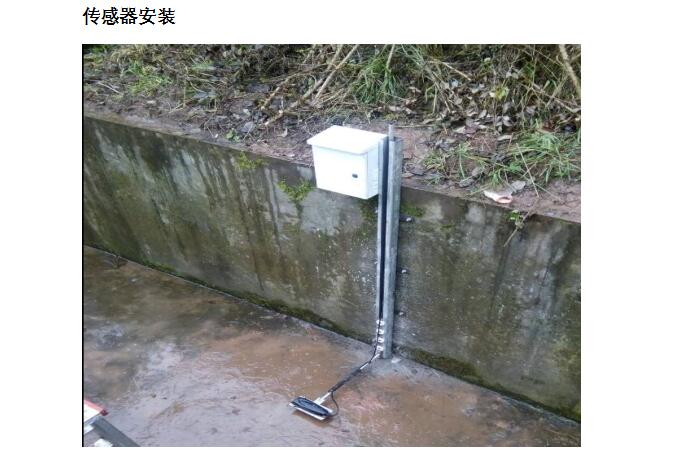

     2 时差式换能器安装机构 1套 1、不锈钢材料制作;
    2、保证换能器安装位置精度≤1mm;
    3、充分的防护结构(防盗、防破坏) 按1500预算不同场合价格有不同
     3  机箱及插件 1套 1、材质:不锈钢;
    2、板厚≥1.5mm;
    3、所有设备集成于箱体内
       太阳能供电部分
     1 100瓦太阳能板 1只  单晶硅
     2 太阳能充电控制器 1只  30AH工业级,液晶显示控制
     3 蓄电池 1只  风帆63AH 电池12V,免维护
     4 太阳能立杆 1只  3米立杆,太阳能安装支架,地笼
     软件平台(根据实际需求计算费用)
     设备安装调试费用(业主行安装)
