  • 明渠流量计(非接触式雷达流速法)测流系统设备

    产品名称:明渠流量计(非接触式雷达流速法)测流系统设备
    产品编号:155810-239
    产品型号:
    更新时间:2017.09.01
    企业单位:南京卓玛机电有限公司
    浏览次数:
    更多产品图片:




    产品详细介绍:

    雷达流速流量测流系统设备是用于测量非满管、开口排放的渠道液体流量的仪表。可广泛应用于化工、电力、冶金、矿山、水利等行业。生产和检定标准依据******《速度式流量计》检定规程JJG198-1994。
    1. 应 用
    城市供水引水渠
    污水治理流入和排放渠
    工矿企业化工液体、废水排放渠道
    水利工程和农业灌溉用渠道
    泄洪闸门流量测量

    2.特 点
    对渠道的截面形状、尺寸无特殊要求。
    可以不停水安装、维护。
    不阻流,无水头损失。
    采用非接触式多普勒雷达测量流速,不接触水,不会受水中杂物影响。
    可测量正、反两个方向的流量和流速。
    测量范围大,准确度高。
    可用于槽堰式或其他方式明渠流量计的标定设备。

    3.测量原理
    采用于多普勒定律,计算声波的频移,可以测量水面流速,在结合水位断面计水流量。

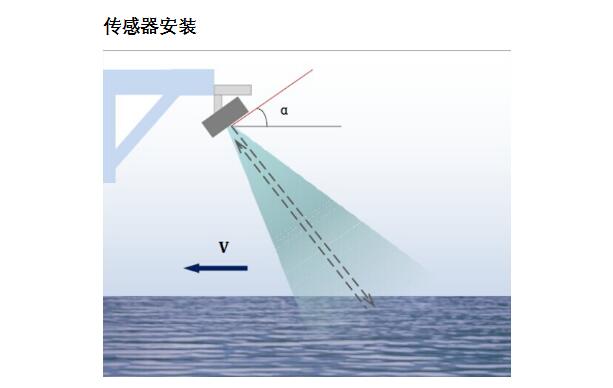

    4. 产品测量示意图



    5.测流系统设备配置

     序号

     设备名称  单位  设备技术指标
       流速测量装置

     1

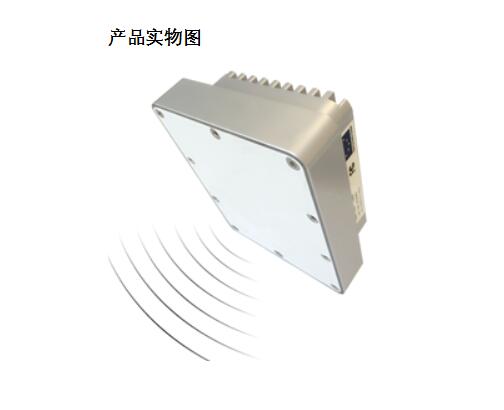

     雷达流速传感器  1只 1、流速精度:0.03米;
    2、流速范围:0.1-20m/s:
    4、外接水位计
    5、温度范围: -10℃~60℃
    6、传S器带显示自动计簞流噩

     2

     水位计  台  超声波测量水位
       数据采集

     2

     通讯模块  台 1)支持双频GSH/GPRS.持使用STK卡,符合ETSI、GSM phase2+标准;
    2)具备RS-232/422/485 接口。或电平接口,使用方便、灵活、可靠,数据终端长期在线;
    3)具备动态数据中心域名和IP地址,数据传输支持单通道单中心或多通道多中心;可远程设置和修改IP地址等配置参数:
    4)具备短消患数据传输通道,具备主备数传输通道,支持多数据通道;
       辅助设施

     1

     防雷模块  1套 电源避雷设备
    1) 工作电压220V
    2) 持续工作电压≤320V
    3) 标称放电电流20KA
    4) 放电电流≤40KA
    信号避雷器
    1) 工作电压12V
    2) 通流容畺≤50KA
    3) 标称通流容畺10KA

     2

    时差式换能器安装机构  1套

    1、不锈钢材料制作;
    2、保证换能器安装位置精度≤1mm;
    3、充分的防护结构(防盗、防破坏) 按1500预算不同场合价格有不同

     3

    机箱及插件  1套

    1、材质:不锈钢;
    2、板厚≥1.5mm;
    3、所有设备集成于箱体内

      太阳能供电部分

     1

    100瓦太阳能板  1只  单晶硅

     2

    太阳能充电控制器  1只  30AH工业级,液晶显示控制

     3

    蓄电池  1只  风帆63AH 电池12V,免维护

     4

    太阳能立杆  1只  3米立杆,太阳能安装支架,地笼
     软件平台(根据实际需求计算费用)
     设备安装调试费用(业主行安装)
